EMS Immunity Application in Medical Instruments

1. 医疗仪器EMS在医院的复杂电磁环境中，容易受到哪些外部电磁干扰源的影响（如其他医疗设备、通信设备等）？

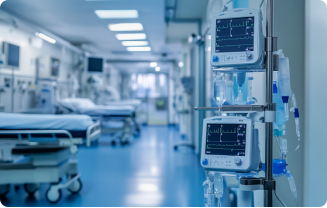

》》》医院电磁环境复杂，医疗仪器EMS主要面临以下外部干扰源

· 其他医疗设备：

高频电刀：工作时产生高频（0.3~5MHz）强电磁辐射，可能干扰邻近的监护仪、超声设备

MRI/CT 设备：MRI 的强磁场（1.5T/3.0T）和射频脉冲（64~300MHz）会对磁敏感电路（如电感、磁性传感器）产生干扰；CT 的高压发生器可能产生脉冲干扰

除颤器：放电瞬间产生强电流脉冲，通过传导或辐射干扰心电监护仪等设备

超声仪器：探头驱动电路的高频信号（2~20MHz）可能对邻近低功耗设备产生射频干扰

· 通信与办公设备

手机、对讲机：射频信号（800MHz~5GHz）可能耦合到医疗仪器的敏感电路（如生物电检测电路）

Wi-Fi 基站、蓝牙设备：2.4GHz/5GHz 频段的无线信号可能干扰仪器的无线模块（如蓝牙通信）

· 供电与环境干扰

电网干扰：医院大型设备（如电梯、空调）启停导致的电压波动、谐波（50Hz/60Hz 及其倍数），通过电源线传导至 EMS

o 静电放电：医护人员操作时的静电（尤其干燥环境）可能通过接触干扰仪器接口电路

2.对于心脏起搏器等植入式医疗仪器的EMS，在设计时需要考虑哪些特殊的电磁兼容性要求？如何防止外部电磁干扰对其造成影响？

》》》植入式医疗仪器直接作用于人体关键器官，EMC设计需满足 “零误动作”原则，特殊要求及防护措施如下

特殊要求

· 抗强电磁辐射：需耐受手机（1.6W/kg）、MRI（3T以下）、安检设备（10~30kHz）的电磁辐射，避免电路误触发（如起搏器异常起搏）

· 抗静电与传导干扰：接触人体时需耐受 ±8kV 接触放电、±15kV 空气放电（IEC61000-4-2），且需抵抗体内生物电信号的干扰

· 生物兼容性与可靠性：屏蔽材料需无毒、耐腐蚀（适应体液环境），且长期使用后屏蔽效能不衰减

防护措施

· 多层屏蔽设计：核心电路采用 “金属壳 + 导电薄膜” 双层屏蔽，外壳用钛合金（非磁性、耐腐蚀），内部衬里用镍铜合金（高导电率），减少外部射频信号耦合

· 电路级防护：

o 采用低灵敏度的磁电传感器（避免受磁场影响），关键信号路径串联 RC 滤波电路（抑制高频干扰）

o 设计冗余逻辑：软件层面增加 “干扰识别算法”，区分真实生理信号与干扰信号（如心率异常跳变时触发验证机制）

· 标准合规：严格遵循 IEC 60601-2-41（心脏起搏器 EMC 标准），通过10m外手机辐射、3T MRI环境下的抗扰度测试

3. 医疗超声仪器的 EMS 在工作时，会对周围其他医疗设备产生电磁干扰吗？如果会，应如何进行评估和控制？

》》》超声仪器工作时会产生电磁干扰，主要来源为

· 探头驱动电路：高频脉冲信号（2~20MHz）通过导线辐射

· 电源模块：开关电源的高频开关噪声（100kHz~10MHz）通过传导或辐射外泄

· 信号处理电路：高速 ADC/DAC 的时钟信号（50MHz 以上）产生射频辐射

干扰评估方法

· 辐射发射测试：依据 IEC 60601-1-2，在电波暗室中测试超声仪器的辐射场强（30MHz~1GHz），需低于标准限值（如 Class B 设备在 30~230MHz 频段限值为 40~54dBμV/m）

· 传导发射测试：通过 LISN（线路阻抗稳定网络）测量电源线的传导干扰（150kHz~30MHz），确保符合限值要求。

控制措施：

· 干扰源抑制

o 优化探头驱动电路：降低脉冲上升/下降时间（从10ns放缓至50ns），减少高频谐波

o 电源滤波：在开关电源输入端增加 π 型滤波器（C-L-C），抑制传导干扰

· 屏蔽设计

o 探头线缆采用双层屏蔽（内绝缘层 + 铝箔屏蔽 + 编织网），两端接地（探头端与主机端均连接至仪器机壳）

o 主机内部用金属隔板分隔功率电路（驱动部分）与敏感电路（信号处理部分）

· 布局优化：PCB 上高频电路（如驱动芯片）紧凑布局，缩短走线长度（<5cm），减少辐射环路面积

4. 在医疗核磁共振成像（MRI）设备的EMS中，强磁场环境对 EMS 的电路和信号传输有哪些影响？如何设计EMS以适应这种强磁场环境？

》》》MRI 的强静磁场（1.5T/3.0T）、梯度磁场（快速切换的磁场变化率）和射频脉冲（64~300MHz）会对EMS产生多重影响，设计需针对性优化

主要影响

· 静磁场影响

磁性元件（如电感、变压器、含铁磁材料的电阻）会被磁化，导致参数漂移（如电感量变化 ±20%）

金属导线在磁场中受力（洛伦兹力），可能导致焊点松动或导线位移

· 梯度磁场影响

快速变化的磁场（dB/dt 达 200mT/m/s）在导线环路中感应电动势（V=dB/dt×S），干扰低电平信号（如生物电检测）

· 射频脉冲影响

高功率射频信号（功率达kW级）通过电磁耦合进入电路，导致放大器饱和或ADC采样错误

设计措施

· 材料选择：避免使用铁磁材料（如用铜、铝代替钢质螺丝），电感、变压器采用非磁性磁芯（如铁氧体、空气芯）

· 电路布局

缩短导线长度，避免形成大面积环路（如信号线走 “蛇形” 而非直线，减少环路面积S）

敏感电路（如前置放大器）靠近传感器，减少信号传输距离

· 屏蔽与滤波

射频屏蔽：用铜箔包裹电路，屏蔽层接地（接地电阻 < 1Ω），阻断射频耦合

梯度磁场干扰抑制：在信号线上串联高频扼流圈（针对梯度磁场的低频干扰），并联小电容（滤除感应电动势）

· 软件补偿：通过算法消除已知的磁场干扰模式（如梯度磁场的周期性干扰可通过同步采样抵消）

5. 医疗仪器 EMS 中的生物电信号检测电路（如脑电图 EEG、心电图 ECG）非常敏感，如何有效屏蔽外界电磁干扰以获取准确的信号？

》》》EEG（脑电图，μV 级）、ECG（心电图，mV 级）信号微弱，易受工频（50Hz/60Hz）、射频（手机、Wi-Fi）等干扰，需多层屏蔽与电路优化结合

屏蔽措施

· 传感器级屏蔽

电极采用屏蔽式设计（如 Ag/AgCl 电极外包裹金属环，连接至屏蔽层），减少周围电场耦合

信号传输线用双绞屏蔽线（双绞线减少磁场耦合，屏蔽层接地），屏蔽层单端接地（避免地环路）

· 电路级屏蔽

前置放大器等敏感电路置于金属屏蔽盒内（材料用黄铜或镀镍钢板，厚度≥0.3mm），屏蔽盒与仪器机壳单点连接

屏蔽盒内部贴吸波材料（如羰基铁粉），吸收残留射频干扰

· 系统级屏蔽

检测床采用金属网屏蔽（接地），形成 “法拉第笼”，隔离外部空间辐射

患者与仪器之间采用浮地设计（通过隔离变压器或光耦实现），消除患者与仪器的共模电压

辅助抗干扰设计

· 电路优化：采用高共模抑制比（CMRR>120dB）的差分放大器，抑制 50Hz 工频共模干扰

· 滤波设计：在信号路径中增加 50Hz 陷波滤波器（Q 值 5~10），同时保留生物电信号频段（ECG 0.05~100Hz，EEG 0.5~30Hz）

· 接地协调：仪器接地与医院接地网单点连接，避免多个接地点形成地环路（地环路会引入工频干扰）

6. 医疗仪器在进行消毒处理（如高温消毒、化学消毒等）后，EMS的电磁兼容性会受到影响吗？如果会，如何预防和解决？

》》》消毒处理可能破坏 EMS 的屏蔽结构、绝缘性能或电路连接，进而影响 EMC，具体影响及预防措施如下

主要影响

· 高温消毒（如高压蒸汽灭菌，134℃/0.2MPa）

屏蔽层氧化：金属屏蔽网（如铜编织网）在高温高湿环境下氧化，导致屏蔽电阻增大（从0.1Ω升至10Ω以上），屏蔽效能下降

焊点 / 连接器老化：焊锡熔点低（约183℃），高温可能导致虚焊，连接器塑料外壳变形，接触电阻增大（传导干扰增加）

· 化学消毒（如酒精、含氯消毒剂）

腐蚀屏蔽层：含氯消毒剂会腐蚀铝箔屏蔽层，导致屏蔽层破损

绝缘层溶胀：有机溶剂（如酒精）可能使线缆绝缘层（PVC）溶胀，导致线间电容变化，信号传输受干扰

预防与解决

· 材料优化

屏蔽层采用耐腐蚀材料（如镀金铜箔、不锈钢编织网），抗高温屏蔽线缆选用聚四氟乙烯（PTFE）绝缘层（耐温 > 200℃）

焊点使用高温焊锡（如银焊锡，熔点 > 250℃），连接器采用陶瓷或耐高温塑料外壳

· 结构防护

密封设计：屏蔽盒、连接器接口加装硅胶密封圈，防止消毒液体侵入内部

可拆卸部件：将易受消毒影响的部件（如线缆）设计为可拆卸，消毒后单独检测

· 流程控制

消毒前进行屏蔽完整性测试（如用网络分析仪测量屏蔽层阻抗）

制定专用消毒流程（如降低高温消毒时长、选用低腐蚀性消毒剂）

7. 不同类型的医疗仪器（如诊断类、治疗类）对 EMS 的电磁兼容性要求有哪些差异？在设计时应如何考虑这些差异？

》》》具体设计考虑

· 诊断类（如心电图机、超声诊断仪）

优先保证抗扰度：对 50Hz 工频、射频辐射（30MHz~1GHz）的抗扰度需满足 IEC 60601-1-2 的 Class B 要求（如射频辐射抗扰度≥3V/m）

信号路径全程屏蔽，避免与功率电路共用接地

· 治疗类（如高频电刀、体外碎石机）

严格控制辐射发射：高频电刀的辐射发射在 30MHz~1GHz 频段需≤54dBμV/m（Class B限值）

功率开关电路（如IGBT）采用软开关技术，降低 dv/dt、di/dt，减少高频谐波

8. 医疗仪器 EMS 与医院的信息系统（如 HIS、RIS 等）进行数据通信时，如何防止电磁干扰对通信数据的准确性和完整性造成影响？

答：医疗仪器与 HIS（医院信息系统）、RIS（放射信息系统）的通信（如以太网、RS485、Wi-Fi）易受传导 / 辐射干扰，导致数据丢包、错误，需从硬件和协议层双重防护

硬件措施

· 物理隔离

通信接口（如以太网）加装隔离变压器（隔离电压≥2.5kV），阻断传导干扰

无线模块（如 Wi-Fi）采用屏蔽外壳，天线远离内部功率电路（距离≥10cm）

· 线缆与滤波

有线通信（如 RS485）使用屏蔽双绞线，屏蔽层两端接地（通过 330Ω 电阻接地，避免地环路）

信号线上串联共模扼流圈（阻抗≥1kΩ@100MHz），并联 100pF 陶瓷电容（滤除高频干扰）

协议层措施

· 数据校验：采用 CRC（循环冗余校验）、校验和等机制，检测数据传输错误（如 CRC16可检测 99.99% 的单比特错误）

· 重传机制：通信协议（如 TCP/IP）设计超时重传逻辑，当接收方检测到错误时，请求发送方重新传输

· 速率适配：在强干扰环境下，降低通信速率（如以太网从100Mbps 降至10Mbps），提高信号完整性（低速信号抗干扰能力更强）

· 频段选择：无线通信（如蓝牙）优先使用5GHz频段（干扰较2.4GHz少），或采用跳频技术（每秒跳变1600次以上）避开干扰频段

9. 在医疗仪器的手术室环境中，EMS需要满足哪些特殊的电磁兼容性要求？如何避免对手术过程中使用的其他精密设备产生电磁干扰？

》》》手术室存在高频电刀、麻醉机、监护仪等多设备共存的强干扰环境，EMS需满足 “低辐射 + 高抗扰”双重要求

特殊 EMC 要求

· 抗扰度等级更高：需通过 IEC60601-1-2 的 “手术室环境” 抗扰度测试，如

射频辐射抗扰度：3V/m（80MHz~2.5GHz）

电快速瞬变脉冲群（EFT）：电源端 4kV，信号端 2kV

浪涌抗扰度：电源端 2kV（线 - 线）、4kV（线 - 地）

· 辐射发射更严格：自身辐射需≤30dBμV/m（30MHz~1GHz），避免干扰监护仪、神经电生理设备等敏感仪器

避免干扰的措施

· 空间隔离

强干扰源（高频电刀、激光设备）与敏感设备（心电监护仪、脑电监测仪）保持≥1.5m 距离，且用金属屏风分隔（屏风接地，阻断辐射传播）

· 接地系统协调

所有设备共用一个接地桩（接地电阻 < 4Ω），采用星型接地网络（避免地环路）

高频电刀的中性极板接地线单独走线，远离敏感设备的信号线

· 时间分隔

非必要时，避免强干扰设备（如电刀）与敏感设备同时工作（如手术中电刀使用时暂停脑电监测）

· 设备设计优化

敏感设备（如监护仪）的电源采用隔离式设计（隔离电压≥5kV），信号接口加装TVS二极管（瞬态抑制）

强干扰设备（如电刀）的输出端增加低通滤波器，抑制高频谐波辐射

10. 医疗仪器EMS中的显示系统（如液晶显示屏）在工作时会产生电磁辐射，如何降低这种辐射以符合EMC标准？

》》》液晶显示屏（LCD）的电磁辐射主要来自背光逆变器（高频开关，50kHz~1MHz）和驱动电路（时序控制器的时钟信号，10~100MHz），需从电路、屏蔽、布局三方面控制

降低辐射的措施

· 驱动电路优化

降低开关频率：将背光逆变器的开关频率从 1MHz 降至 200kHz（避开敏感频段），同时采用软开关技术（如 ZVS 零电压开关），减少 dv/dt

时钟信号处理：对驱动芯片的时钟线（如LVDS信号）进行阻抗匹配（串联50Ω电阻），减少信号反射和辐射

· 屏蔽设计

逆变器模块单独封装在金属屏蔽盒内（材料用镀锌钢板，厚度≥0.2mm），屏蔽盒与仪器机壳多点接地

显示屏与驱动板之间的排线采用屏蔽扁平线（铝箔包裹，两端接地），替代普通排线

· PCB 布局

驱动电路（如逆变器、时序芯片）紧凑布局，时钟线、功率线短而直（长度 < 3cm），减少辐射环路面积

接地平面完整：驱动电路所在PCB层下方铺完整地平面（覆盖率≥90%），吸收辐射能量

· 滤波措施

逆变器电源输入端增加 LC 滤波器（L=10μH，C=100nF），抑制传导干扰

显示屏接口处并联 10pF 陶瓷电容（接地），滤除高频时钟辐射

通过以上措施，可使显示屏的辐射发射在 30MHz~1GHz 频段降至≤40dBμV/m，符合 IEC60601-1-2 的 ClassB标准要求
