Measurement of Diodes and Transistors

电路中的电子元件主要有二极管、三极管、可控硅和场效应管等，其中最常用的是二极管和三极管。正确判断二极管、三极管的好坏是电工应该掌握的基本技能之一。

一、二极管的测量

1、通常用万用表的Rx100Ω挡或Rx1kΩ挡来测量耐压较低、电流较小的二极管。2、用万用表的电阻挡测量2AP9型二极管的正、反向电阻时，应选择Rx100Ω挡。如果二极管的正向电阻值在几十欧至几百欧，反向电阻值在几千欧，则说明二极管是好的；如果两次测得的电阻值都很大，则说明此二极管内部已断路；如果电阻值都很小，甚至为零，说明二极管PN结击穿或已短路。

二、三极管的测量

1、三极管放大能力的判断方法

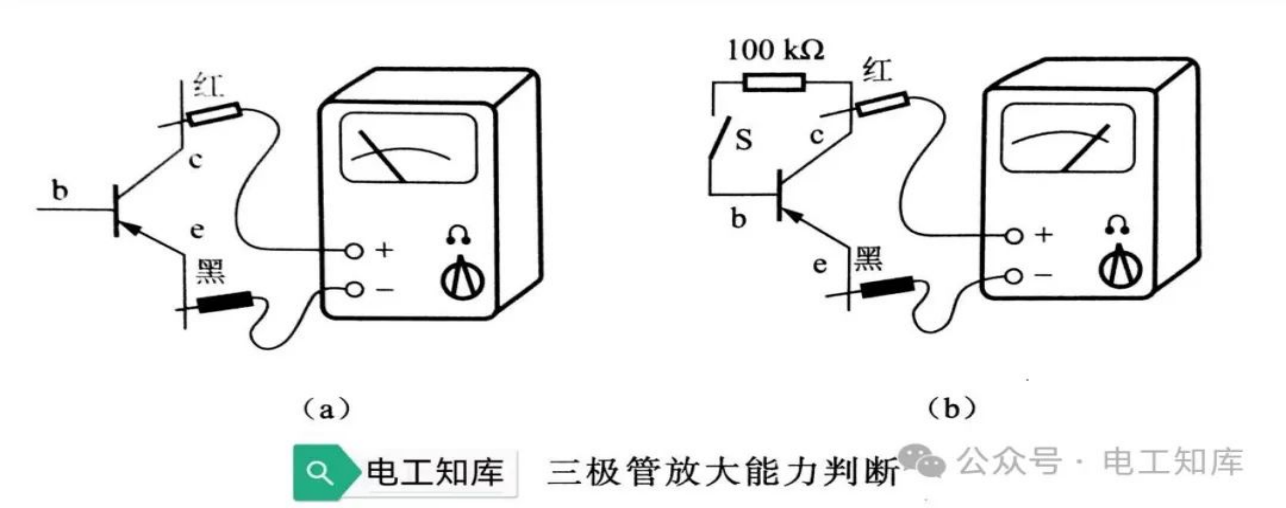

三极管主要起放大作用，三极管放大能力的判断方法是：将万用表调到Rx100Ω挡或Rx1kΩ挡，当测PNP型三极管时，红表笔接集电极，黑表笔接发射极，测出的阻值一般应在几千欧以上，然后在基极和集电极之间串接一个100kΩ的电阻，这时万用表所测的阻值应明显减小。变化越大，说明该三极管的放大能力越强；如果变化很小或根本没有变化，则说明该三极管没有放大能力或放大能力很弱。测量电路如下图所示。

2、三极管基极和类型的判断方法

1）测量锗三极管用Rx100Ω挡，硅三极管用Rx1kΩ挡，先固定红表笔与任意一只管脚接触，黑表笔分别测量其余两只管脚。看能否找到两个小电阻，若不能，再将红表笔移向其他管脚继续测量，直至找到两个小电阻为止。若固定红表笔找不到两个小电阻，可固定黑表笔继续查找。

2）找到两个小电阻后，固定表笔所用的管脚为基极。若固定的表笔为黑表笔，则三极管为NPN型；若固定的表笔为红表笔，则该三极管为PNP型。

3、发射极和集电极的判断方法

1）判断c、e极电阻法用万用表测量除基极以外的两极电阻，交换表笔测两次。

（1）如果是锗三极管，以所测电阻较小的一次为准。若为PNP型三极管，黑表笔所接的为发射极，红表笔所接的是集电极；若为NPN型三极管，黑表笔所接的为集电极，红表笔所接的是发射极。（2）如果是硅三极管，以所测电阻较大的一次为准。若为PNP型三极管，黑表笔所接的为发射极，红表笔所接的是集电极；若为NPN型三极管，黑表笔所接的为集电极，红表笔所接的是发射极。

2）PN结正向电阻法用万用表分别测量两个PN结的正向电阻值，较大的为发射极，较小的为集电极。

3）手指接触法用万用表的两支表笔与基极以外的两只管脚接触。（1）若为PNP型三极管，则用手指接触基极与红表笔所接的那一极，查看指针摆动情况，然后交换表笔测一次，以指针摆动幅度大的一次为准，红表笔所接的为集电极；

（2）若为NPN型三极管，则用手指接触基极与红表笔所接的那一极，查看指针摆动情况，然后交换表笔测一次，以指针摆动幅度大的一次为准，黑表笔所接的为集电极。

4、简易判断方法

用万用表Rx1kΩ电阻挡测量一只能正常放大的三极管，若用红表笔接触b极，黑表笔接触另两只管脚时，测得的电阻均较小，则该三极管是PNP型。用万用表测得三极管任意两极间的电阻均很小，说明该管的两个PN结均被击穿；若阻值为无穷大，则说明管子内部断路；若阻值在几万欧以上，则说明穿透电流较小，管子能正常工作。
