What is Skin Effect in Inductors? How to Reduce It?

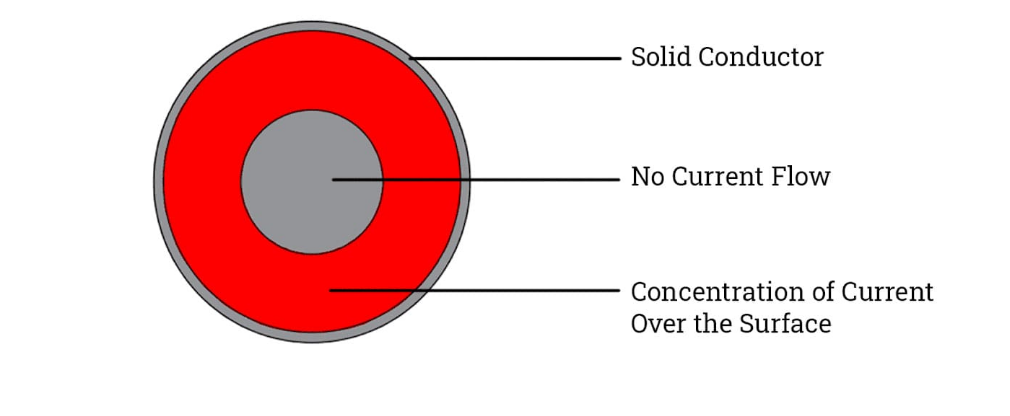

电感的趋肤效应是指在电感元件中，当通过交流电时，电流会集中在电感导体的表面，而导体内部的电流密度较小的现象

电感趋肤效应的原理

• 电磁感应作用：当交流电流通过电感线圈时，会在线圈内部和周围产生交变磁场。根据法拉第电磁感应定律，这个交变磁场会在电感导体内部产生感应电动势，进而产生感应电流。由于电感中心部分的磁通量变化率较大，产生的感应电动势和感应电流也较大，这些感应电流与原电流相互作用，使得电流在导体横截面上的分布不再均匀，中心部分的电流受到阻碍，而表面部分的电流相对较大。
• 感抗与频率的关系：电感的感抗，其中是交流电的频率f，是电感量L。频率越高，XL感抗越大，对电流的阻碍作用越强。在高频情况下，电感内部的磁场变化剧烈，使得电流更倾向于在导体表面流动，趋肤效应更加明显。

• 减小电感趋肤效应的方法



  • 采用多股绞线
    • 原理：将多股绝缘的细导线绞合在一起代替单根粗导线。多股绞线增加了导体的表面积，使得电流有更多的路径可以通过，减少了电流集中在表面的现象，从而减小趋肤效应。
    • 举例：在一些高频电路中，常采用利兹线（Litz wire），它是由许多股细导线相互绝缘并按一定规律绞合而成，能有效减小趋肤效应和邻近效应，提高电感的性能。
  • 使用磁性材料
    • 原理：选择合适的磁性材料作为电感的磁芯，可以改变电感内部的磁场分布，使磁场更加均匀，从而减小趋肤效应。例如，铁氧体等磁性材料具有较高的磁导率，能够引导磁场，使电流在导体中的分布更均匀。
    • 举例：在开关电源中的电感，常采用铁氧体磁芯，不仅可以提高电感的电感量，还能在一定程度上减小趋肤效应，降低电感的损耗。
  • 优化电感结构
    • 原理：采用分层绕制或交错绕制等方式，可以改变电流在电感线圈中的分布，减小趋肤效应。分层绕制可以使每一层的电流分布相对均匀，减少层与层之间的磁场相互作用；交错绕制则可以使电流在不同绕组之间均匀分配，降低电流集中的程度。
    • 举例：在一些高精度的电感设计中，会采用交错式绕组结构，将线圈分成多个部分，然后交错排列绕制，有效减小了趋肤效应，提高了电感的性能。
  • 降低工作频率
    • 原理：根据趋肤深度公式（其中为角频率），f 频率越低，&趋肤深度越大，电流在导体内部的分布就越均匀，趋肤效应也就越不明显。
    • 举例：在一些对频率要求不高的电路中，适当降低工作频率，可以减小电感的趋肤效应，降低损耗，提高电路的效率。
